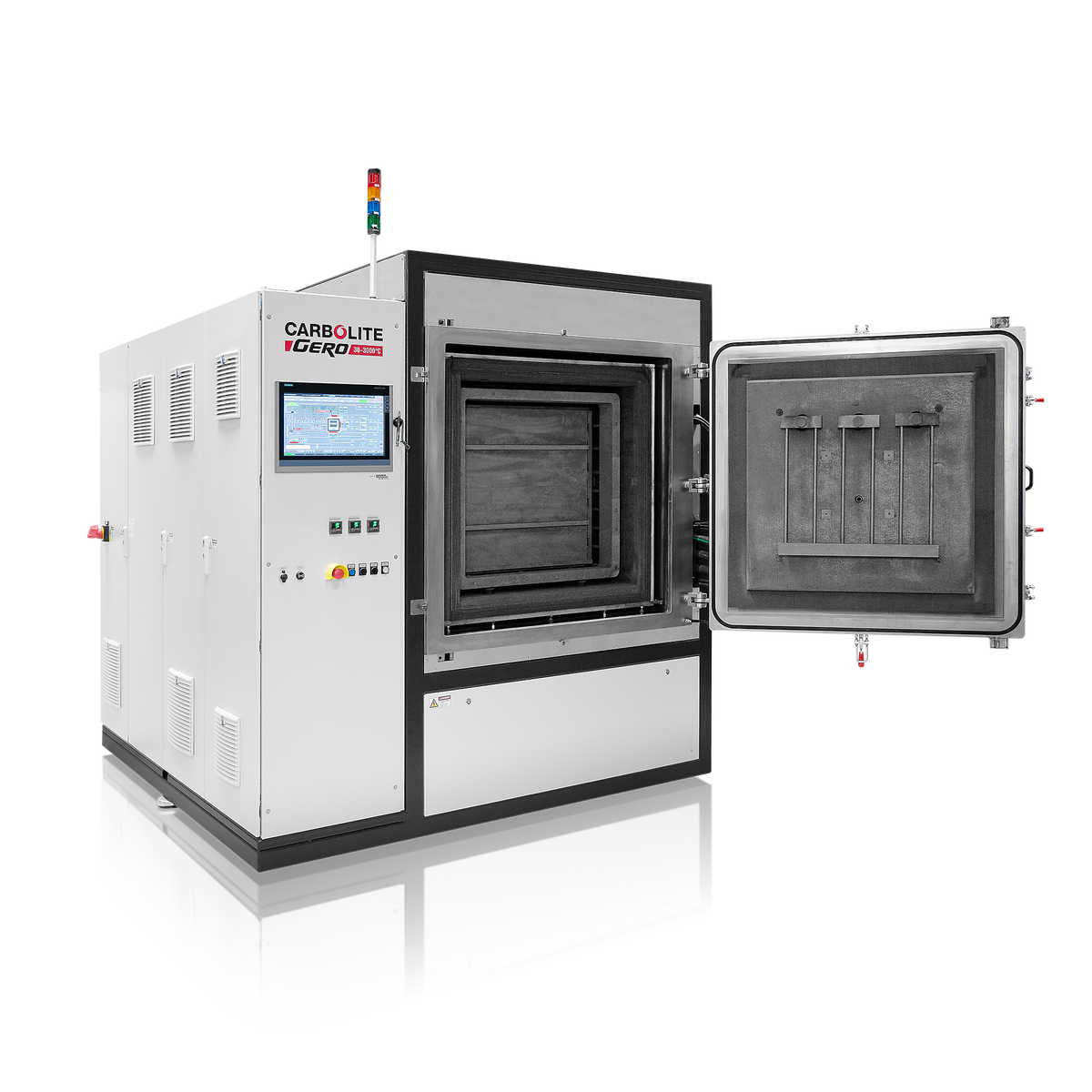

Hornos de cámara con aislamiento de grafito - HTK GR

Los hornos HTK GR con cámara de grafito han sido concebidos para la operación con vacío grueso y fino, gases protectores (p. ej. nitrógeno y argón) y gases reactivos (hidrógeno y monóxido de carbono). Debido al aislamiento de grafito, los hornos HTK GR no pueden operar con atmósfera de oxígeno.

Su diseño rectangular con puerta frontal facilita la carga/descarga de muestras. Estos hornos se ofrecen en seis tamaños diferentes. Los modelos más pequeños con cámaras de 8 y 25 litros se emplean típicamente en laboratorios de investigación y desarrollo. Los modelos de 80, 220, 400 y 600 litros se usan más que todo en plantas piloto y la producción a gran escala.

En todos los hornos de la serie HTK GR el aislamiento de la cámara y las resistencias son de grafito. Con una temperatura máxima de operación de 2200 °C, estos hornos son aptos para tratamientos térmicos a temperaturas muy altas. Bajo demanda, estos pueden equiparse con una retorta de grafito capaz de dirigir un flujo definido de gas hacia el interior de la cámara, mejorando la uniformidad de temperatura en hasta < ± 10 °C. Además, en procesos con fuerte formación de gas, la retorta protege las resistencias aumentando la vida útil del horno.

Ejemplos de aplicación

cerámica técnica, grafitado, pirólisis, siliconización, sinterizado

Haga clic para mirar el video

_{Video del producto: Hornos de cámara con aislamiento de grafito - HTK GR}

Equipamiento estándar

Horno de grafito que permite alcanzar las temperaturas más elevadas posibles

Operación con presión parcial de hidrógeno posible

Evacuación controlada, apto para muestras en polvo

Registro de datos para el aseguramiento de la calidad

Hornos de cámara con aislamiento de grafito - HTK GR Detalles técnicos

Esquema de los hornos HTK

Bastidor
Caldera enfriada por agua
Cámara de calentamiento
Ranura para la junta hermética
Puerta frontal
Aislamiento de grafito

Las resistencias calefactoras se encuentran en el interior de la cámara alojadas en las cuatro paredes (arriba, abajo, derecha, izquierda) garantizando excelente uniformidad de temperatura. En los modelos con mayor volumen de cámara, la pared posterior también lleva resistencias para igualmente garantizar una excelente uniformidad de temperatura. En todos los modelos (HTK W, HTK MO, HTK GR, HTK KE) la cámara se encuentra dentro de una caldera enfriada por agua, por lo que a estos hornos se les denomina "hornos de pared fría". El agua es guiada por la doble pared de la caldera.

Bajo demanda, los hornos HTK GR pueden alcanzar temperaturas de hasta 3000 °C. Para la operación a 3000 °C se requiere un diseño especial que incluye: un aislamiento de espesor determinado, posicionamiento óptimo de las resistencias y control de la temperatura mediante un pirómetro. El pirómetro mide directamente la radiación térmica por métodos ópticos a través de una mirilla hacia el interior del horno.

Este principio de medición solo funciona si a través de la mirilla se emite una cantidad suficiente de radiación. La radiación necesaria solo es generada a temperaturas superiores a los 400 °C. Para el control de temperaturas inferiores se ha incorporado en el horno un termopar deslizante.

Debido al aumento de presión de vapor por el grafito, la operación con una temperatura de 3000 °C solo es posible bajo atmósfera de gas inerte. La alta presión de vapor ocasiona además la liberación de carbono a la atmósfera. Si se va a trabajar con muestras sensibles al carbono, es necesario emplear un horno metálico de alta temperatura.

Hornos de cámara con aislamiento de grafito - HTK GR Ejemplos

HTK 25 GR/22-1G automático, hasta 2200°C, con paquete para pirólisis opcional

_{Reservado el derecho a realizar modificaciones técnicas o correcciones.}
