La nueva serie de hornos tubulares articulados TS de Carbolite Gero es altamente versátil al contar con prestaciones excelentes como elementos calefactores de alta calidad y un innovador aislamiento térmico que le permite mantener baja la temperatura exterior del cuerpo del horno así como el consumo de energía, y alcanzar un rendimiento de primera.

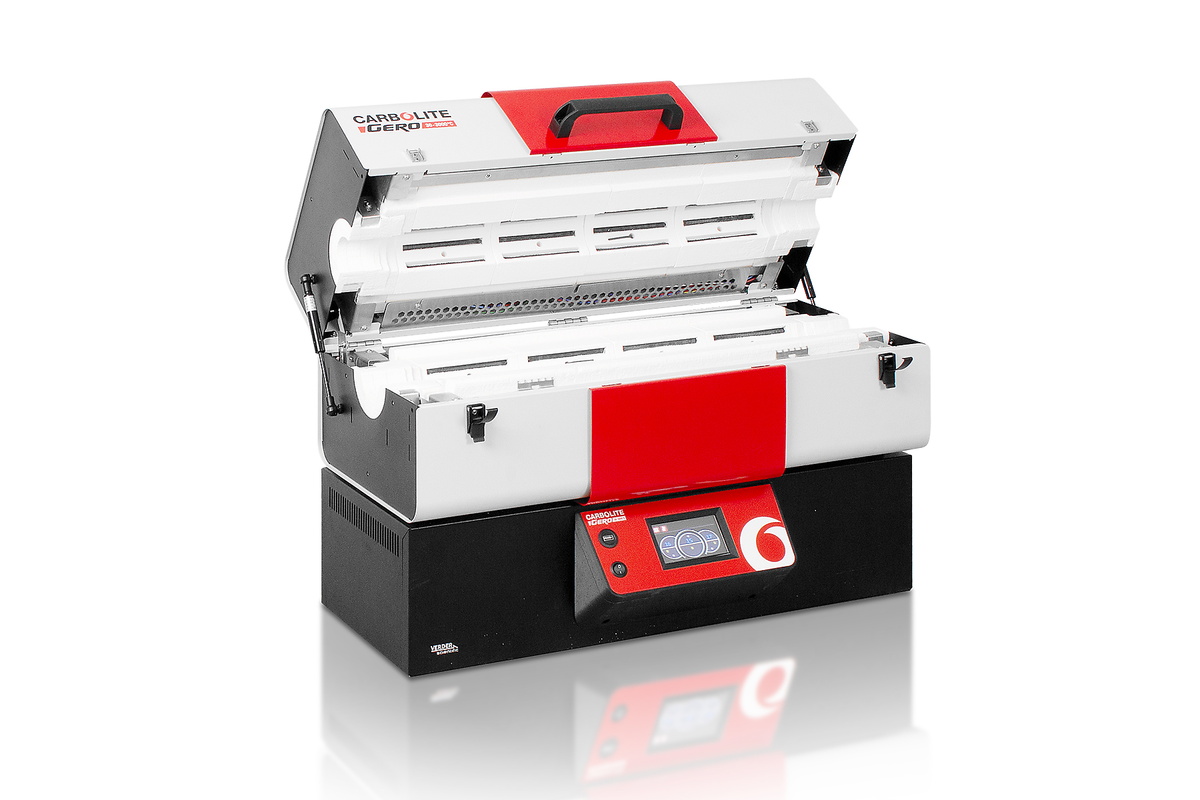

El cuerpo del horno está dividido en dos mitades unidas por bisagras en su parte posterior y amortiguadores neumáticos en ambos extremos que permiten una apertura/cierre suaves. Gracias a la posibilidad de abrir el horno el operador puede cambiar fácilmente el tubo de trabajo o insertar un recipiente de reacción con bridas de cierre, cosa que sería muy difícil en un horno no abatible.
La serie TS fue desarrollada con el enfoque puesto en la versatilidad. Estos permiten el uso de tubos de trabajo adicionales y de adaptadores, haciendo posible el trabajo en un solo horno con tubos de diferentes diámetros que pueden cambiarse de forma muy fácil en función de los requisitos físicos o químicos del proceso. Los paquetes opcionales para tubos de trabajo permiten la operación con atmósfera de vacío o de gas modificada.
| Temp. máx. 1200 °C | Horno Ø 60, 125, 200 mm |
| Longitudes de calentamiento 150, 300, 450, 600, 800, 1000, 1200 mm | Número de zonas 1 zona o 3 zonas |
| Posición Todos los modelos pueden pedirse para ser operados en posición horizontal o vertical. | |
La nueva serie de hornos tubulares de Carbolite Gero constituye lo mejor en diseño de hornos. Estos hornos representan la cúspide de más de 80 años de experiencia en ingeniería térmica al combinar componentes de alta calidad y avanzadísima tecnología con una construcción sólida, de estética elegante y moderna.
La gama de hornos tubulares de Carbolite Gero cuenta con diversas características técnicas para maximizar la longitud de calentamiento del horno, lo cual garantiza que la mayor parte posible del tubo de trabajo se caliente a la temperatura de consigna. Estas características incluyen resistencias distribuidas uniformemente alrededor del tubo de trabajo y un aislamiento de baja masa térmica.
Para conseguir la mayor longitud de calentamiento posible, nuestros modelos de 3 zonas cuentan con un aumento de potencia en los extremos del horno para garantizar la mayor uniformidad posible de la temperatura en todo el volumen de trabajo.
La combinación de su horno con paquetes de tubos de trabajo que incluyen tapones de aislamiento térmico o escudos contra radiación ayuda a evitar las pérdidas térmicas de los extremos del tubo de trabajo. Los hornos de Carbolite Gero son difíciles de superar cuando se trata de una distribución uniforme del calor.
Medido en condiciones controladas de laboratorio. Los resultados pueden cambiar en función de variables específicas del proceso, por ejemplo, caudales de gas, niveles de vacío y material de la muestra, tamaño/densidad.
Medido en condiciones controladas de laboratorio. Los resultados pueden cambiar en función de variables específicas del proceso, por ejemplo, caudales de gas, niveles de vacío y material de la muestra, tamaño/densidad.
Los hornos tubulares abatibles de la serie TS están equipados de forma estándar con comunicación Ethernet y un controlador programable de 24 segmentos:
Los hornos tubulares Carbolite Gero están equipados con resistencias de alta calidad diseñados para alcanzar tasas de calentamiento rápidas.
Optimice su tiempo de laboratorio acelerando sus procesos de tratamiento térmico.
En el laboratorio de ensayos de Carbolite Gero se realizan mediciones precisas de la temperatura, disponibles para todos los modelos.
medidos con un tubo de trabajo de cuarzo y tapones aislantes instalados
medidos con un tubo de trabajo de cuarzo y tapones aislantes instalados
Esta gama de hornos tubulares se suministra en una de las dos opciones de montaje estándar.
Configuración estándar para longitudes de calentamiento hasta 600 mm.
Fácil conversión a otros sistemas de montaje opcionales.
Configuración estándar para longitudes de calentamiento de 800 mm y más.
Soporte para el posicionamiento vertical del horno.
Para montar el cuerpo del horno en el equipo del cliente.
Su uso permite obtener una extensión total de 6 m entre el cuerpo del horno y la unidad de control (hornos de 125 mm de diámetro con conectores macho y hembra).
Los nuevos hornos tubulares de Carbolite Gero ahorran energía. Su aislamiento térmico de alta calidad está diseñado para ofrecer durabilidad, bajas temperaturas de la carcasa y, sobre todo, un consumo de energía extraordinariamente bajo.
El uso de un horno tubular de Carbolite Gero reduce tanto sus costes energéticos como su huella de carbono.
Consumo de energía para el modelo de ejemplo Carbolite Gero TS1 12/60/600 (rojo) y el producto equivalente de la competencia (amarillo); medido a cada temperatura tras un calentamiento de 2 horas.
Los hornos tubulares de Carbolite Gero pueden equiparse con una gran variedad de opciones para la operación con atmósfera modificada y/o vacío.
Los hornos tubulares de Carbolite Gero están diseñados pensando en la seguridad del usuario.
La robusta construcción y el aislamiento térmico de alta calidad garantizan que las temperaturas externas de la carcasa sean mucho más bajas que en otros modelos.
Esto no solo ayuda a mitigar el riesgo de lesiones para el operario, sino que la reducción de la cantidad de calor que sale del horno garantiza un entorno de trabajo confortable, y también significa que se desperdicia menos energía durante el uso. Cuando el calor aprieta, Carbolite Gero puede ayudarle a mantener la cabeza fría.
Gran variedad de diámetros, longitudes y materiales.
Para prevenir las pérdidas de calor y mejorar la uniformidad de temperatura.
| Número de las zonas calentadas | Temp. máx. (°C) | Furnace Ø (mm) | Longitudes de calentamiento (mm) | Tiempo de calentamiento (min) | Long. de tubo recomendada para atmósfera de aire (mm) | Long. de tubo recomendada para atmósfera de gas protector (mm) | External H x W x D (mm) | Long. temp. uniforme ±5°C (mm) | Potencia máx. (W) | Peso (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TS1 12/60/150 | 1 | 1200 | 60 | 150 | 99 | 430 | 600 | 575 x 485 x 480 | 77 | 750 | 31 |
| TS1 12/60/300 | 1 | 1200 | 60 | 300 | 46 | 580 | 750 | 575 x 495 x 480 | 200 | 1500 | 37 |
| TS1 12/60/450 | 1 | 1200 | 60 | 450 | -- | 730 | 900 | 575 x 645 x 480 | 303 | 2000 | 49 |
| TS1 12/60/600 | 1 | 1200 | 60 | 600 | -- | 880 | 1050 | 575 x 795 x 480 | 460 | 2500 | 56 |
| TS1 12/125/400 | 1 | 1200 | 125 | 400 | 134 | 750 | 1000 | 665 x 665 x 575 | -- | 1860 | 71 |
| TS1 12/125/600 | 1 | 1200 | 125 | 600 | 150 | 950 | 1200 | 665 x 865 x 575 | -- | 2510 | 89 |
| TS1 12/125/800 | 1 | 1200 | 125 | 800 | 147 | 1150 | 1400 | 445 x 1065 x 575 | -- | 3160 | 102 |
| TS1 12/125/1000 | 1 | 1200 | 125 | 1000 | 147 | 1350 | 1600 | 445 x 1265 x 575 | -- | 3810 | 120 |
| TS1 12/125/1200 | 1 | 1200 | 125 | 1200 | 154 | 1550 | 1800 | 445 x 1465 x 575 | -- | 4460 | 134 |
| TS1 12/200/600 | 1 | 1200 | 200 | 600 | 62 | 1300 | 1300 | 540 x 1015 x 670 | -- | 6600 | 127 |
| TS1 12/200/1200 | 1 | 1200 | 200 | 1200 | 62 | 1900 | 1900 | 540 x 1615 x 670 | -- | 11400 | 192 |
| TS3 12/60/450 | 3 | 1200 | 60 | 450 | -- | 730 | 900 | 575 x 645 x 480 | 335 | 2000 | 49 |
| TS3 12/60/600 | 3 | 1200 | 60 | 600 | 63 | 800 | 1050 | 575 x 795 x 480 | 470 | 2500 | 56 |
| TS3 12/125/600 | 3 | 1200 | 125 | 600 | 113 | 950 | 1200 | 665 x 865 x 575 | -- | 2510 | 89 |
| TS3 12/125/800 | 3 | 1200 | 125 | 800 | 141 | 1150 | 1400 | 445 x 1065 x 575 | -- | 3160 | 102 |
| TS3 12/125/1000 | 3 | 1200 | 125 | 1000 | 134 | 1350 | 1600 | 445 x 1265 x 575 | -- | 3810 | 120 |
| TS3 12/125/1200 | 3 | 1200 | 125 | 1200 | 138 | 1550 | 1800 | 445 x 1465 x 575 | -- | 4460 | 134 |
| TS3 12/200/600 | 3 | 1200 | 200 | 600 | 62 | 1300 | 1300 | 540 x 1015 x 670 | -- | 6600 | 127 |
| TS3 12/200/1200 | 3 | 1200 | 200 | 1200 | 80 | 1900 | 1900 | 540 x 1615 x 670 | -- | 11400 | 192 |
Reservado el derecho a realizar modificaciones técnicas o correcciones.
