Serie de hornos de reactor rotatorio TSO
La nueva serie de hornos tubulares con reactor rotatorio/oscilatorio TSO de Carbolite Gero es altamente versátil al contar con prestaciones excelentes como resistencias de alta calidad y un innovador aislamiento térmico que le permite mantener baja la temperatura exterior del cuerpo del horno así como el consumo de energía, y alcanzar un rendimiento de primera.
El cuerpo del horno está dividido en dos mitades unidas por bisagras en su parte posterior y amortiguadores neumáticos en ambos extremos que permiten una apertura/cierre suaves. Gracias a la posibilidad de abrir el horno el operador puede fácilmente insertar un recipiente de reacción con bridas de cierre, cosa que sería muy difícil en un horno no abatible.

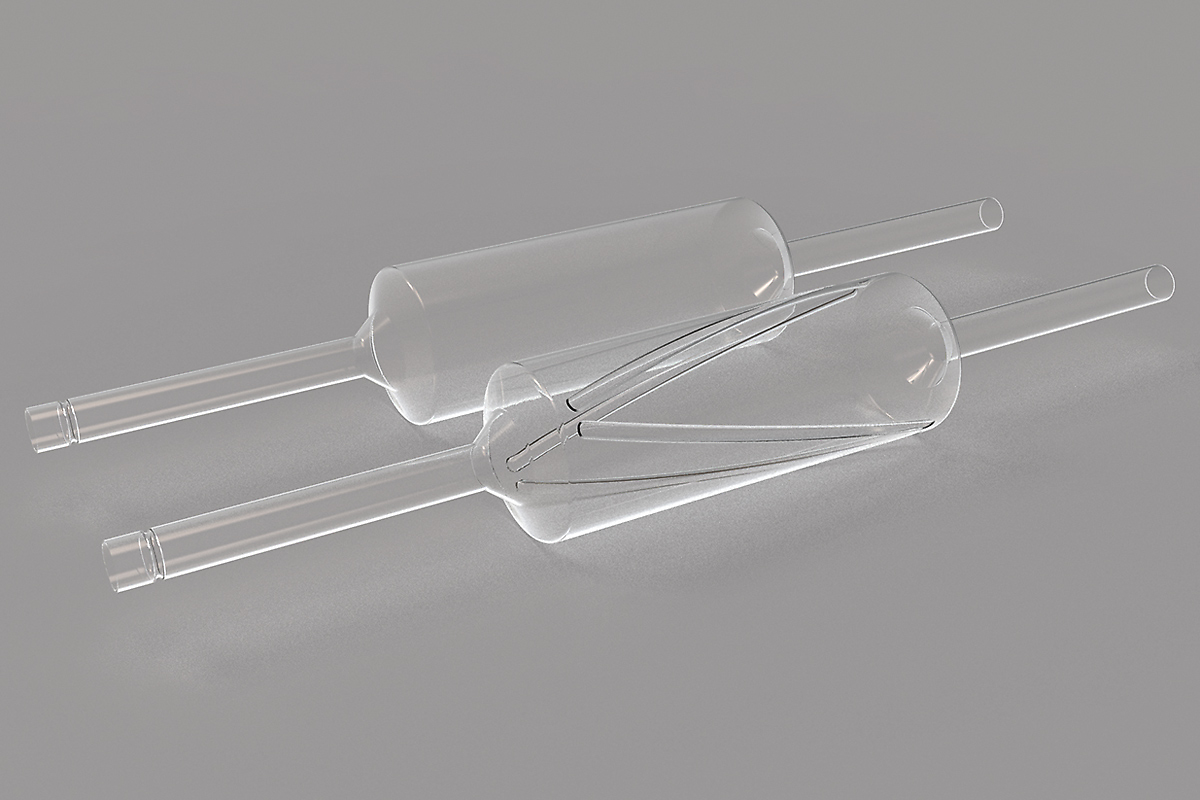

Los hornos tubulares de reactor rotatorio TSO han sido especialmente concebidos para procesar o realizar ensayos con material en polvo o granulado a altas temperaturas. Este se coloca en un reactor de cuarzo que encaja perfectamente en el cuerpo del horno. Un sistema de accionamiento de velocidad regulable hace rotar el reactor dentro de la zona calentada en 315°, creando un movimiento oscilatorio. Carbolite ofrece paquetes de accesorios opcionales con reactores estándares o acanalados que pueden emplearse con atmósferas de aire o de gas modificadas.
| Temp. máx. 1100 °C | Ø recipiente de reacción 120 mm |
| Longitudes de calentamiento 400, 600, 800, 1000 mm | Número de zonas 1 zona o 3 zonas |
| Posición horizontal | |
Video del producto: Serie de hornos de reactor rotatorio TSO
La nueva serie de hornos tubulares de Carbolite Gero constituye lo mejor en diseño de hornos. Estos hornos representan la cúspide de más de 80 años de experiencia en ingeniería térmica al combinar componentes de alta calidad y avanzadísima tecnología con una construcción sólida, de estética elegante y moderna.
El movimiento oscilatorio de los hornos tubulares TSO permite aumentar el área superficial del material expuesta a la atmósfera dentro del reactor, lo que lleva a tiempos de reacción más cortos y un aumento del rendimiento.
Si usted mira esta página en un dispositivo móvil compatible, al hacer clic en el ícono del cubo podrá ver una imagen del producto en realidad aumentada.
Programador táctil CC-T1
Los hornos tubulares rotatorios de la serie TSO están equipados de forma estándar con comunicación Ethernet y un controlador programable de 24 segmentos:
Los hornos tubulares de reactor rotatorio TSO pueden equiparse con conexiones de gas para la operación bajo atmósfera modificada.
Configuración estándar para longitudes de calentamiento hasta 600 mm.
Fácil conversión a otros sistemas de montaje opcionales.
Configuración estándar para longitudes de calentamiento de 800 mm y más.
Su uso permite obtener una extensión total de 6 m entre el cuerpo del horno y la unidad de control (hornos de 125 mm de diámetro con conectores macho y hembra).
| Temp. máx. (°C) | Número de las zonas calentadas | Medidas reactor (mm) | Capacidad reactor (ml) | Frec. oscilación por min | Ángulo de rotación | Medidas exteriores H X A x F (mm) con horno cerrado | Medidas exteriores H X A x F (mm) con horno abierto | Potencia máx. (W) | Peso (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|
| TSO1 11/400 | 1100 | 1 | ø 120 x 330 | 620 | 1 a 8 | 315° | 665 x 1115 x 575 | 930 x 1115 x 655 | 1860 | 88 |
| TSO1 11/600 | 1100 | 1 | ø 120 x 530 | 990 | 1 a 8 | 315° | 665 x 1315 x 575 | 930 x 1315 x 655 | 2510 | 106 |
| TSO1 11/800 | 1100 | 1 | ø 120 x 730 | 1360 | 1 a 8 | 315° | 445 x 1515 x 575* | 705 x 1515 x 655* | 3160 | 119 |
| TSO1 11/1000 | 1100 | 1 | ø 120 x 930 | 1740 | 1 a 8 | 315° | 445 x 1715 x 575* | 705 x 1715 x 655* | 3810 | 137 |
| TSO3 11/600 | 1100 | 3 | ø 120 x 530 | 990 | 1 a 8 | 315° | 665 x 1315 x 575 | 930 x 1315 x 655 | 2510 | 106 |
| TSO3 11/800 | 1100 | 3 | ø 120 x 730 | 1360 | 1 a 8 | 315° | 445 x 1515 x 575* | 705 x 1515 x 655* | 3160 | 119 |
| TSO3 11/1000 | 1100 | 3 | ø 120 x 930 | 1740 | 1 a 8 | 315° | 445 x 1715 x 575* | 705 x 1715 x 655* | 3810 | 137 |
Reservado el derecho a realizar modificaciones técnicas o correcciones.
