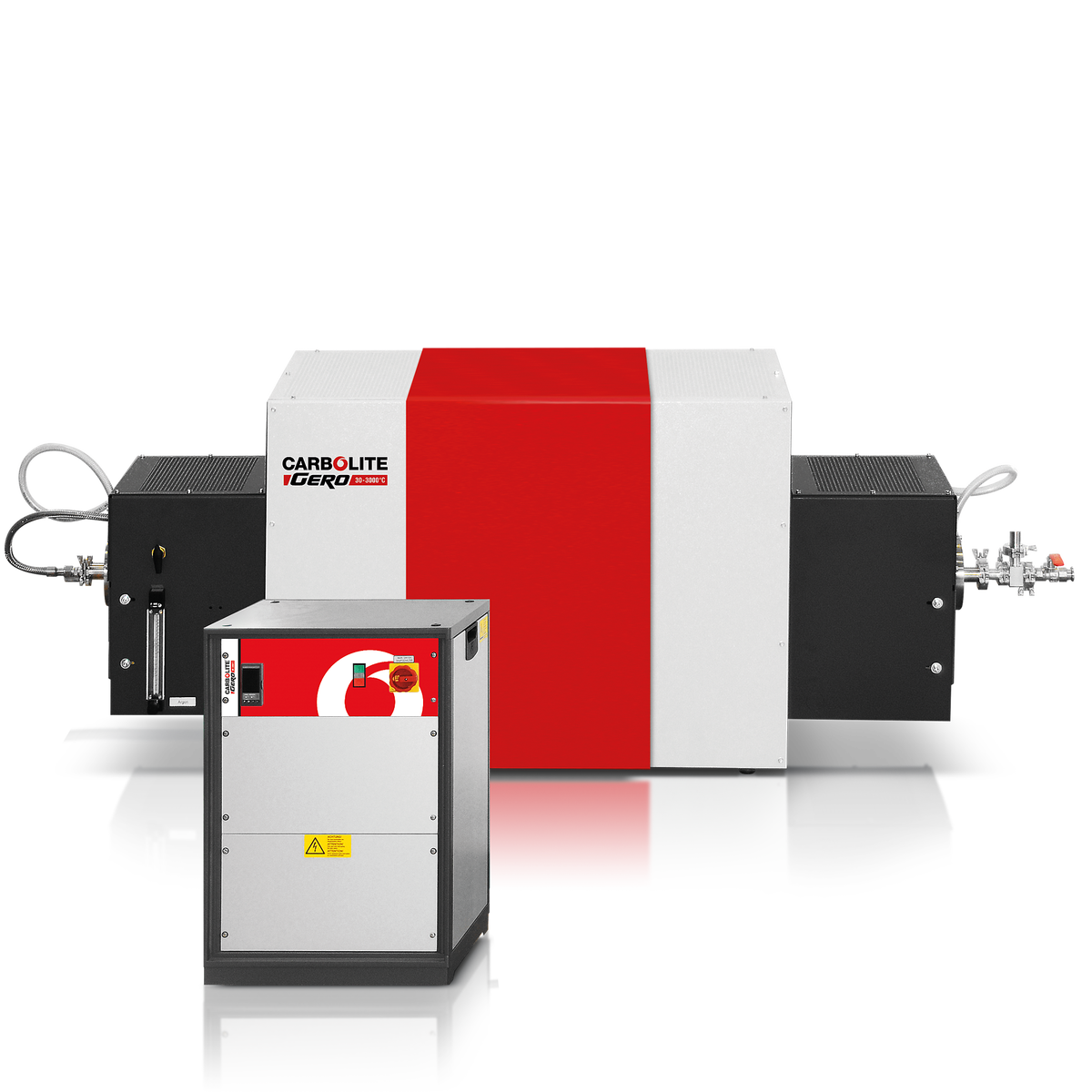

Hornos tubulares de alta temperatura horizontales - HTRH

Los hornos tubulares de alta temperatura HTRH han sido concebidos para la operación en posición horizontal y alcanzan temperaturas de hasta 1800 °C.

Su aislamiento de fibra de cerámica moldeada al vacío altamente aislante cuya baja conductividad térmica proporciona tiempos de calentamiento muy cortos y ahorra el consumo de energía. El aislamiento y las resistencias de disiliciuro de molibdeno (MoSi₂) se encuentran incorporados en la carcasa rectangular. Las resistencias prácticamente cuelgan de la carcasa y son fácilmente recambiables. A altas temperaturas y en presencia de oxígeno, el MoSi₂ reacciona formando una capa de óxido (SiO₂) que protege las resistencias contra la corrosión térmica y química.

La serie HTRH cuenta con hornos de tres zonas (HTRH-3) que alcanzan una mejor uniformidad de temperatura mejor que los modelos de una zona. Cada una de las zonas está equipada con un termopar y un controlador, lo que permite p. ej. precalentar gases requeridos para reacciones químicas dentro del horno.

Los hornos tubulares HTRH se suministran sin tubo de trabajo. El tubo de trabajo debe pedirse por separado. La longitud del tubo dependerá del tipo de aplicación y variará p. ej. en función de si se trabaja con atmósfera modificada o vacío.

Equipamiento estándar

• Temperaturas máximas 1800 °C
• Programmable temperature controller with 24 segments: HTRH fitted with EPC3016P1, HTRH-3 fitted with CC-T1
• Protección contra sobretemperatura
• Acepta tubos de trabajo con un diámetro de hasta 100 mm para la operación con atmósfera modificada
• Acepta tubos de trabajo con un diámetro de hasta 200 mm para la operación con aire
• Longitudes de calentamiento 100, 150, 250, 300, 600 y 900 mm
• Aislamiento de fibra con baja masa térmica
• Resistencias de MoSi₂ de alta calidad montadas colgando en dirección vertical
• Carcasa rectangular con orificios paraenfriamiento por convección
• Se ofrecen como modelos de 1 o 3 zonas
• Unidad de control separada con cable de 3 m, así como conectores macho y hembra
• Conexión Ethernet

Equipamiento / Opciones / Accesorios

• Ampla selección de controladores digitales, programadores multisegmento y registradores de datos con diversas opciones en cuanto a los protocolos de comunicación digital - Más información
• Amplia selección de tubos de trabajo con diferentes diámetros y en diferentes materiales
• Es muy recomendable el uso de tapones aislantes o escudos térmicos en los hornos tubulares verticales de alta temperatura para prevenir las pérdidas de calor y mejorar la uniformidad de la temperatura.
• Accesorios para el trabajo con vacío y atmósferas controladas - más información
• Paquetes para vacío con bomba rotativa de paletas o bomba turbomolecular
• Sensor de oxígeno para paquetes para atmósfera de gas inerte
• paquetes de gas con válvula manual o automática para un máximo de 3 gases
• cable de 6 m de longitud entre el cuerpo del horno y la unidad de control con conectores macho y hembra

Hornos tubulares de alta temperatura horizontales - HTRH Detalles técnicos

Esquema

1. Carcasa exterior
2. Aislamiento de fibra de cerámica en los extremos
3. Aislamiento de fibra de cerámica del cuerpo
4. Resistencias
5. Aislamiento interior de fibra de cerámica
